На чем строим

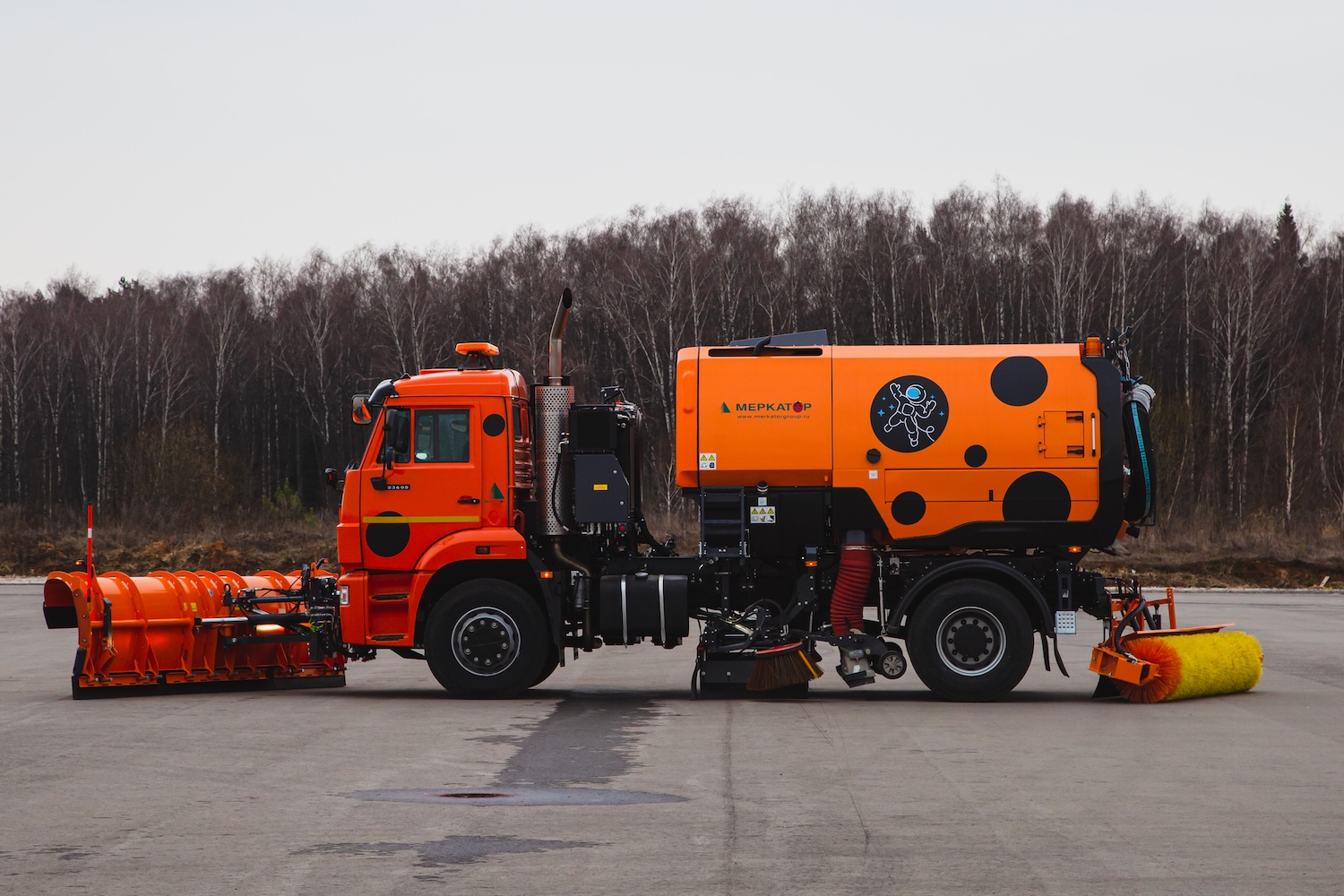

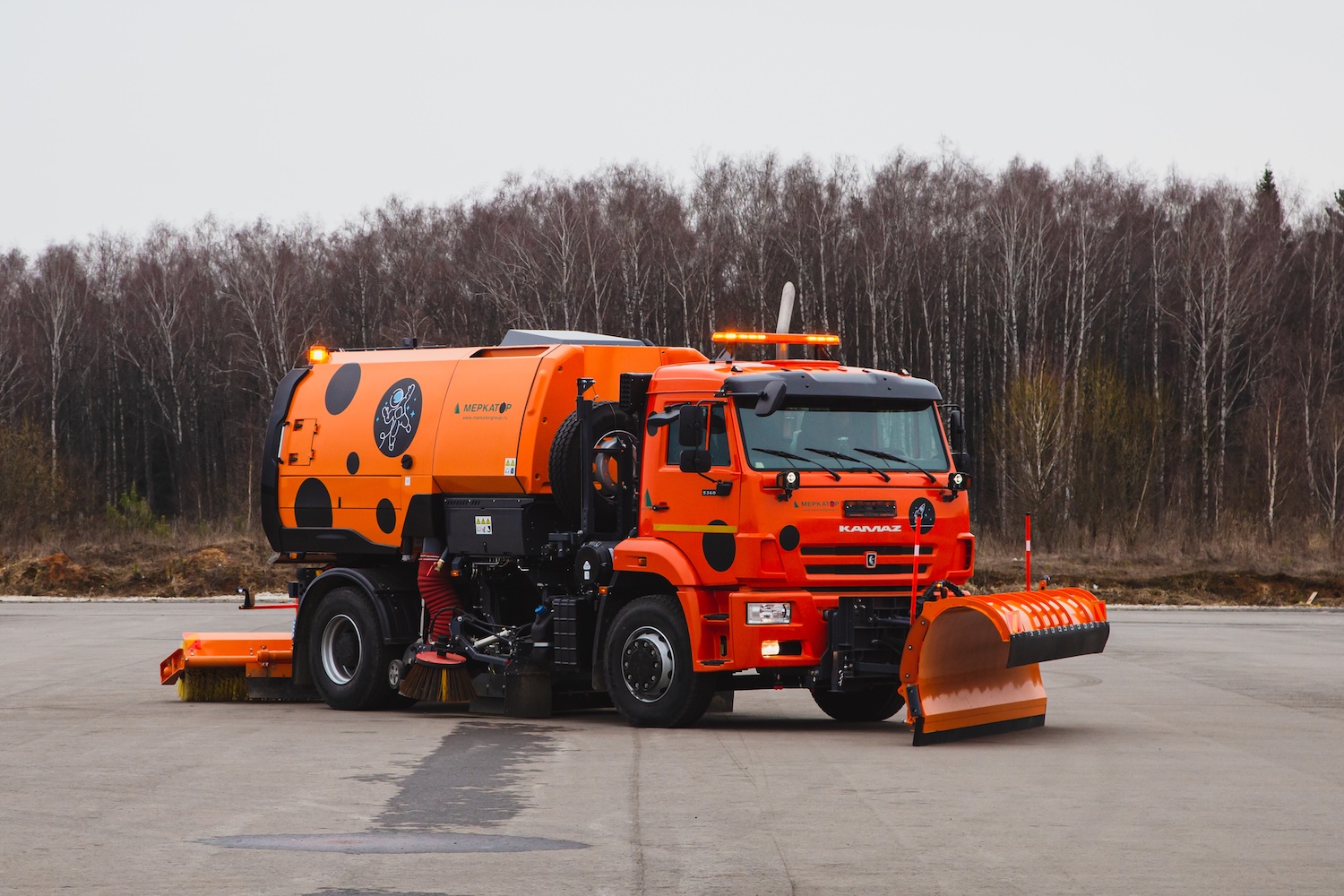

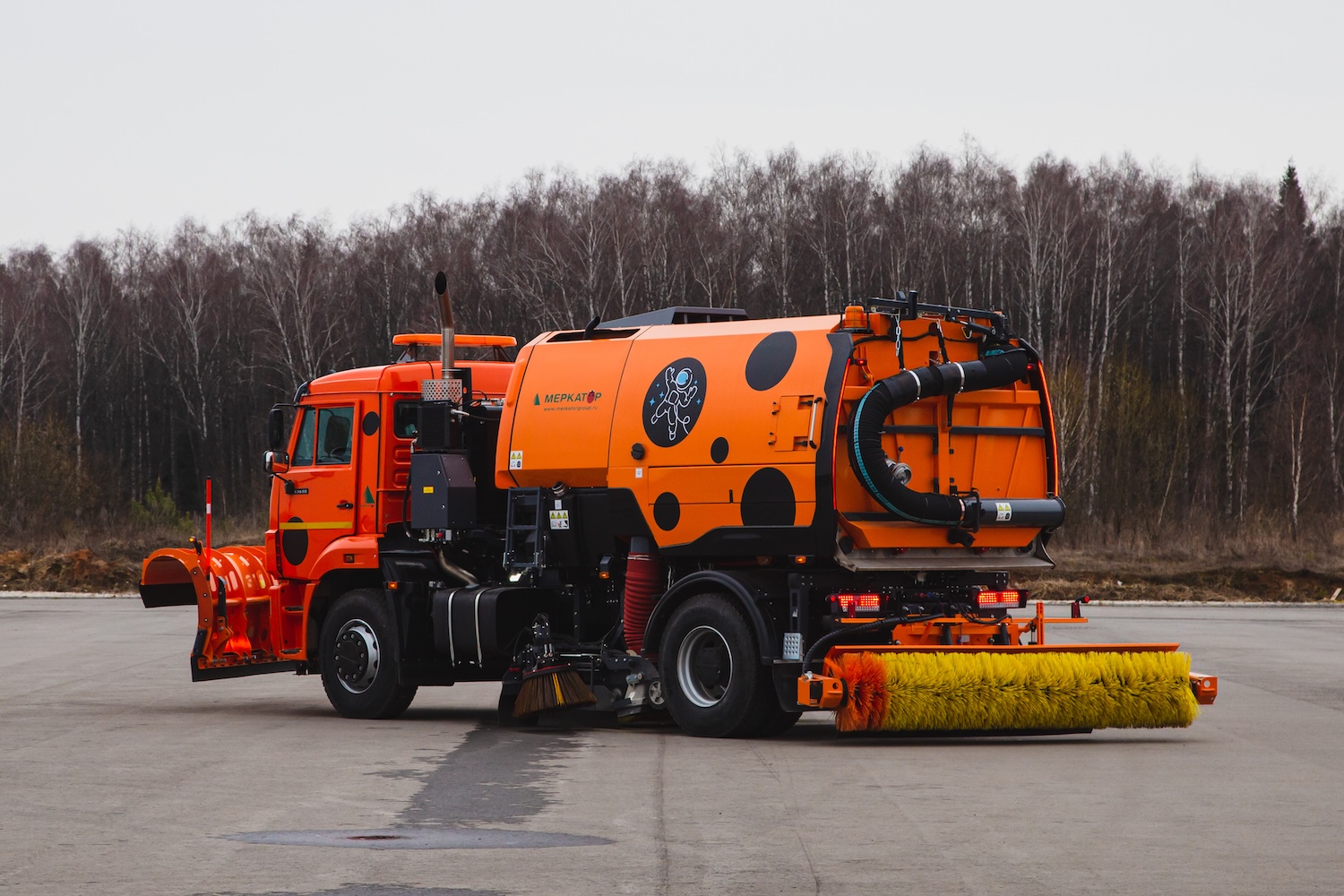

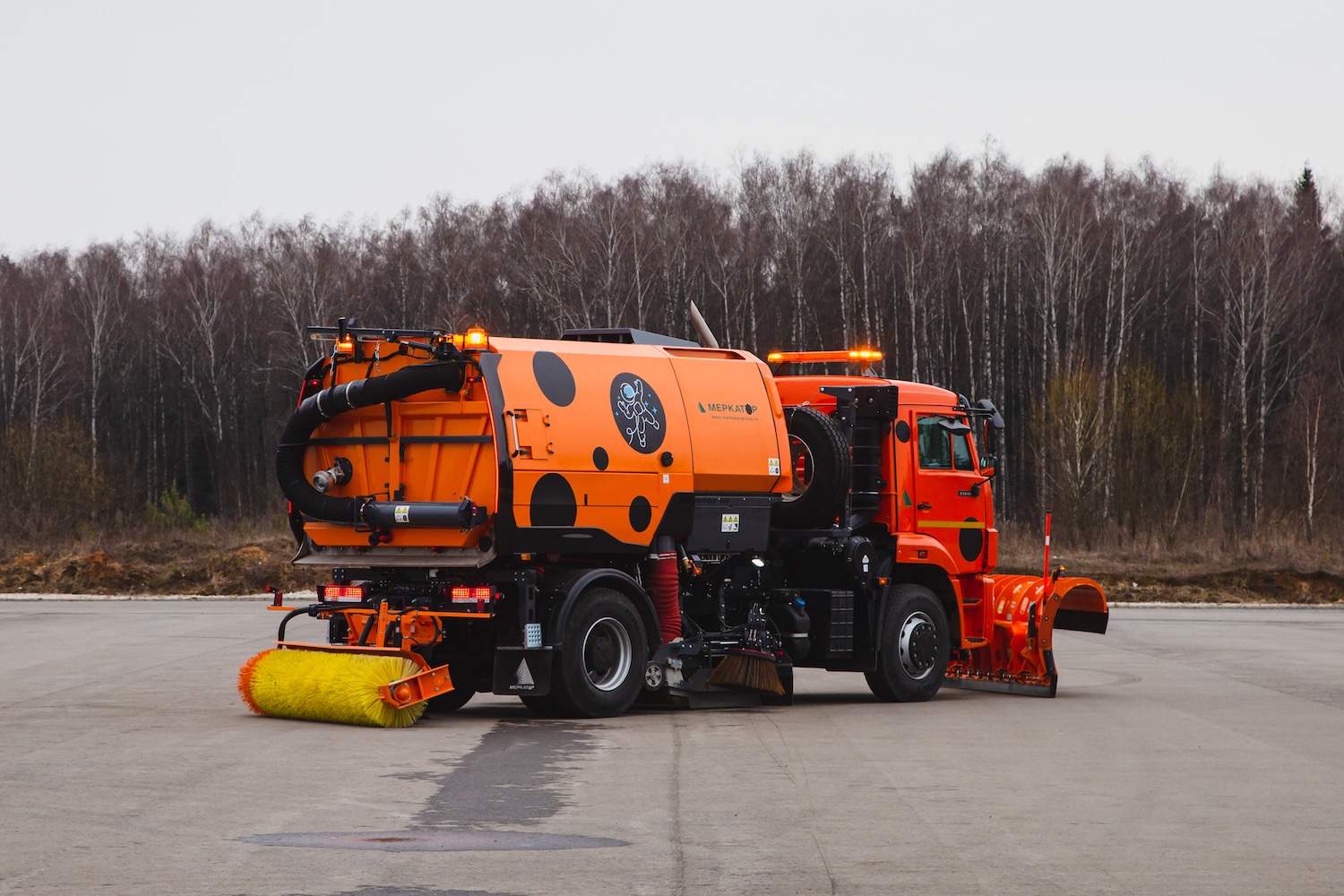

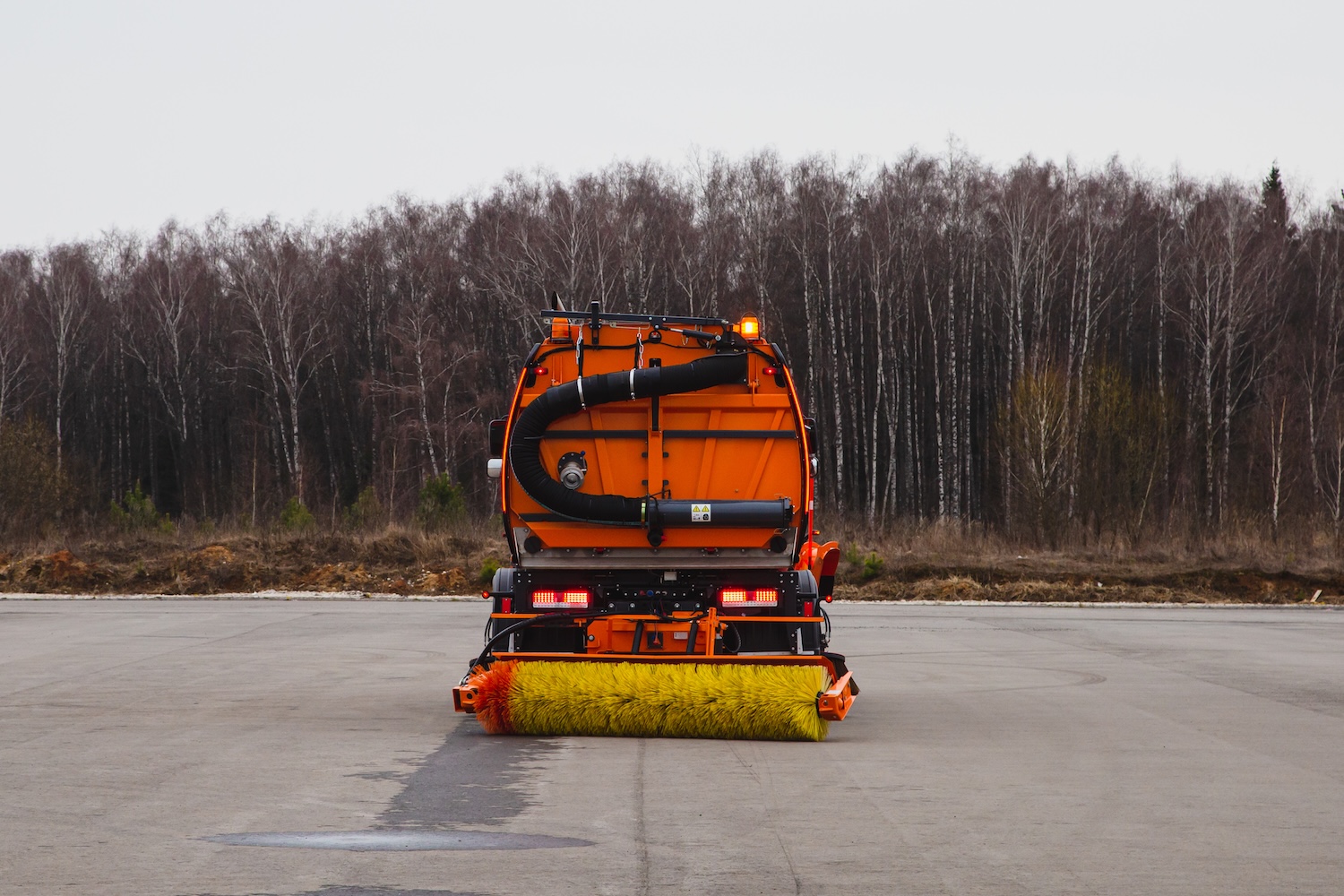

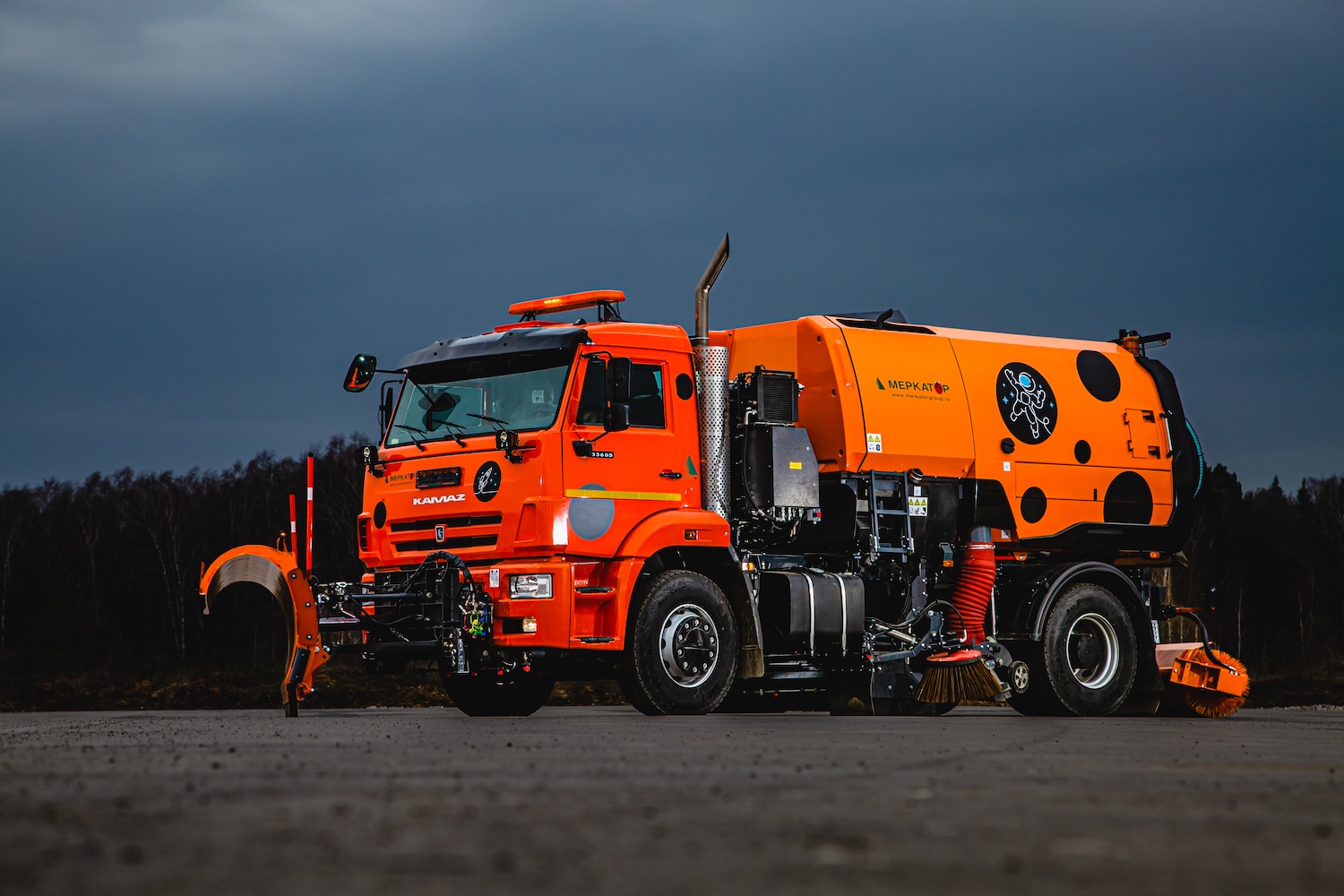

Подметально-вакуумная машина ВКМ 6500 может быть реализована на шасси КАМАЗ 53605, МАЗ 5340, а также возможна адаптация оборудования под выбранное вами шасси.
КАМАЗ 53605
-
Нагрузка на задний мост:
13 000 кг
-
Нагрузка на переднюю ось:
7 500 кг
-
Максимальная полезная мощность:
215 кВт, 292 л.с.
-
Коробка передач:
механическая, 9-ти ступенчатая
-
Кабина:
без спального места
-
Вместимость топливного бака:
210 или 350 л
Преимущества
01
Вспомогательный двигатель для эффективной работы оборудования
Вспомогательный дизельный двигатель мощностью 82 кВт позволяет развивать максимальную эффективность оборудования без задействования мощности основного шасси.
Смотреть фото
02
Мощная всасывающая турбина для любого мусора
Производительности всасывающей турбины более чем 250 м3/мин достаточно, чтобы создать разряжение в бункере и производить забор любого мусора. В том числе и крупно-фракционного щебня, кусков кирпичей, а также слежавшегося песка.
Смотреть фото
03
Гидромеханический привод всасывающей турбины для долгой службы оборудования
Передача крутящего момента через гидротрансформаторную передачу, что предотвращает износ изделия при резких знакопеременных нагрузках при запуске вспомогательного двигателя. Такой тип не требует дополнительного обслуживания как в случае с механическим и гидравлическим приводами.
Смотреть фото
04

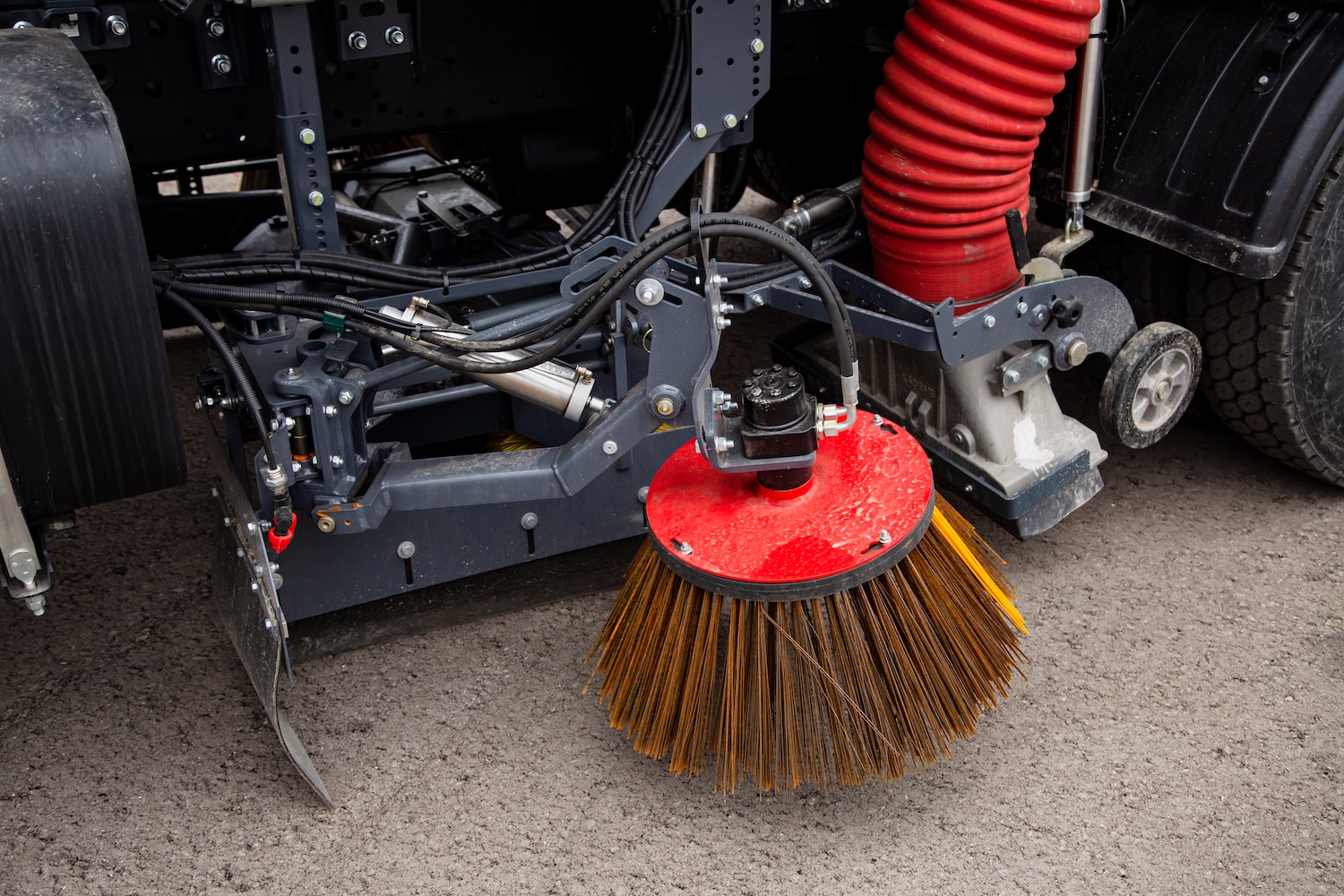

Конструкция щеточного узла для безопасной работы
По ходу движения конструкция узла «тянет» щетку, что значительно уменьшает нагрузку на удерживающее устройство и снижает риск повреждения щетки в случае удара. В случае удара щетка автоматически задвигается в межбазовое пространство автомобиля.
Смотреть фото
05
Единый отсек систем управления для удобного обслуживания
Все критически важные компоненты систем сосредоточены в защищенном от погодных явлений в пыле-влагозащищенном отсеке. Это повышает надежность оборудования и облегчает обслуживание.
Смотреть фото
06
Стандартизированная система управления навесным оборудования «Бузина» для безопасной и комфортной работы оператора ВКМ
Позволяет просто и комфортно управлять ВКМ 6500 и всеми видами навесного оборудования. Система «Бузина» интуитивно понятна в освоении и применяется на всей технике «Меркатор Холдинг».
Смотреть фото
07
Работа с одной кнопки
Функция «Автоматический старт» для быстрого запуска работы оборудования.
Смотреть фото
08
Продувка водяной системы перед работой зимой
Для подготовки оборудования к зимнему хранению система в автоматическом режиме продувает все водяные линии сжатым воздухом, полностью осушая контуры.
Смотреть фото
09
Равномерный износ щетки
Уникальная технология позволяет регулировать пятно контакта ворса центральной щетки чтобы избежать неравномерного (конического) износа.
Смотреть фотоЩеточное
Технические характеристики
Бункер
Объем
6,5 м3
Материал
нержавеющая сталь
Модель двигателя
Cummins
Мощность двигателя
82 кВт
Щетки
Ширина подметания
2 400 мм
Ширина центральной щетки
1 300 мм
Диаметр центральной щетки
400 мм
Материал ворса центральной щетки
полипропилен
Количество боковых щеток
2 шт
Диаметр боковых щеток
700 мм
Материал ворса боковых щеток
сталь
Бак для воды
Объем
1 554 л
Материал
нержавеющая сталь
Прочие характеристики
Количество всасывающих шахт
2 шт (слева и справа)
Водяной насос
мембранного типа
Давление
6 бар
Поток воды в системе
29,2 л/мин
Количество форсунок
20 шт
Производительность колеса турбины
16 200 м3/ч
Мы не просто продаем коммунально-дорожную технику – мы ее создаем.
Мы не просто продаем коммунально-дорожную технику – мы ее создаем.
- Мощная гидравлическая система «Меркатор»
- Позволяет реализовать весь потенциал КДМ и обеспечивает качественную работу: как шасси, так и одновременную бесперебойную работу всего спектра оборудования.
- Система управления КДМ и ВКМ «Бузина»
- Интуитивно понятные органы управления навесным оборудования облегчают работу оператора, повышают безопасность и эффективность использования оборудования.
- Правильный отбор мощности от двигателя
- Гарантирует бесперебойную работу навесного оборудования во время движения, не затрудняя переключение передач и сохраняя минимальную нагрузку на узлы КПП.
Мощная гидравлическая система «Меркатор»
-
140–160 л объем гидравлического бака
-
4–8 секций: количество секций зависит от количества навесного оборудования
-
2 варианта подключения к автомобилю: КПП / ДВС
-
50+ видов оборудования возможно подключить
Гидравлическая система — это сердце и кровь любой дорожной машины. Для того, чтобы реализовать весь потенциал КДМ и обеспечить эффективную работу навесного оборудования и шасси, мы применяем гидравлические компоненты:
-
Аксиально-поршневой насос переменной производительности, обеспечивающий поток гидравлического масла до 140 л/мин, что достаточно для одновременной работы распределителя противогололедных материалов, щеточного и плужного оборудования
-
Гидравлический распределитель с пропорциональными секциями производительностью до 90 л/мин каждая и интегрированными в каждую секцию индивидуальными компенсаторами давления — для корректной одновременной работы оборудования, функционирующего при разных давлениях гидравлической жидкости: щеток и водяного насоса, распределителей ПГМ вместе с плужным оборудованием и щетками
-
Быстроразъемные гидравлические соединения из нержавеющей стали гарантируют долговечность работы, в отличие от оцинкованных
-
Увеличенного размера и производительности теплообменник для эффективного охлаждения гидравлической жидкости при работе щеточного оборудования
-
Все основные гидравлические компоненты и электронные блоки системы управления расположены в пыле-влагозащищенном боксе, что исключает негативное влияние окружающей среды
Система управления КДМ и ВКМ «Бузина»
-
1 монитор для всей необходимой информации
-
1 джойстик / 1 кнопочная панель для управления любым оборудованием
-
50+ типов совместимого оборудования
-
3 направления регулировки подлокотника
Более 50% своего времени оператор КДМ в кабине контактирует с элементами системы управления оборудованием. Для облегчения работы водителя, снижения его утомляемости, повышения безопасности и эффективности использования навесного оборудования мы создали интуитивно понятную систему управления «Бузина».
Водитель может управлять всем навесным оборудованием, не отрывая взгляда от дороги — все функции управления сосредоточены на одном джойстике
Благодаря пошаговому режиму обучения знакомство с назначением клавиш и переключателей происходит непосредственно на мониторе системы
Есть возможность создать резервную копию всех настроек пульта, а также восстановить все настройки из файла при необходимости
При включении задней передачи автоматически межосевое оборудование поднимается, при выводе в нейтраль — снова опускается и продолжает работу, снижая роль человеческого фактора
Система ведет объективную статистику с возможностью экспорта и фиксирует часы работы и километраж
Правильный отбор мощности от двигателя
Каждая комбинированная дорожная машина является грузовиком, но не каждый грузовик может стать КДМ. Правильный отбор мощности от базового шасси является залогом эффективности работы машины в целом. И наш выбор — отбор мощности от двигателя.
-
Только такой отбор обеспечивает бесперебойную работу навесного оборудования во время движения, не затрудняя переключение передач и сохраняя минимальную нагрузку на узлы коробки переключения передач
-
С двигателя снимается и передается на гидравлический насос такой объем мощности, которого хватает даже для привода снегоротора
-
Длительный отбор мощности от двигателя не снижает скорость, маневренность и проходимость автомобиля
